GÜVENLİK FİLESİ ESNEME PAYI HESAPLAMA
Güvenlik ağı hesaplayıcımızla, ızgara boyutu ve düşme yüksekliğini hesaba katarak, maksimum net deformasyonu ve gerekli bağlantı elemanı sayısını ve ayrıca EN 1263-1 ve DGUV 101-011’e göre diğer tüm parametreleri hızlı bir şekilde hesaplayabilirsiniz. Aşağıya ağın genişliğini ve uzunluğunu ve ilgili montaj durumunun düşme yüksekliğini girin. Değerler hesaplanır ve “Hesapla” tıklandıktan sonra görüntülenir.
| Net Boyutlar: | 5,00 x 10,00 m |
| Net alan: | 50.000 m 2 |
| Açıklık Genişliği l: | 5,00 m |
| Maksimum Ağ Boyutu: | 100 mm |
| Askıya Alma Noktalarının Aralığı: | ≤ 2,50 m |
| Minimum Bağlantı Elemanı Sayısı: | 12 adet |
| Net ve Düşen Kenar Arasındaki Boşluk: | ≤ 0,30 m |
| Ağ Tipi: | Güvenlik ağı EN 1263-1 Sistem S, DGUV kuralı 101-011’e göre |

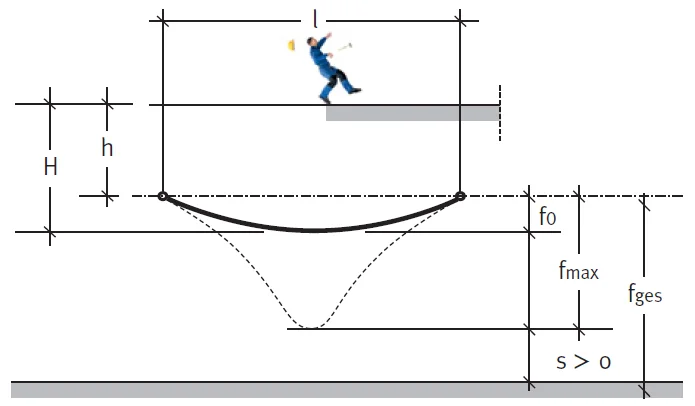

| Maks. Alan sayısı Net f deformasyonu max : (düşme yüksekliği H 0,00 m ) | 2.30 m |
|---|---|
| Ağın Altındaki Gerekli Alan f ges : (düşme yüksekliği H 0,00 m ) | > 2,30 m |
| Değerler, f 0 ≤ 0,50 m yüksüz durumda güvenlik ağının sarkması için geçerlidir. | |
| Maksimum Düşme Yüksekliği H max : | 6.00 m |
| Maks. Alan sayısı Kenardaki H Düşme Yüksekliği (2.00 m): | 3.00 m |
| Maks. Alan sayısı Net f deformasyonu max : (düşme yüksekliği H 6.00 m ) | 3.15 m |
| Ağın Altındaki Gerekli Alan f ges : (düşme yüksekliği H 6.00 m ) | > 3,15 m |
| Değerler, f 0 ≤ 0,50 m yüksüz durumda güvenlik ağının sarkması için geçerlidir. | |
Güvenlik Ağı Esneme Payları ve Matematiksel Hesaplamalar
Güvenlik ağlarının esneme payları, ağın gerilme altında ne kadar uzayabileceğini ve bu esneme sonucunda güvenliğini nasıl etkileyebileceğini belirler. Esneme payları, genellikle malzeme özelliklerine, ağı germe yöntemine ve yük durumuna bağlıdır.
Esneme Payı Nedir?
Esneme payı, bir malzemenin uygulanan yük altında ne kadar uzayabileceğini gösterir. Güvenlik ağları için bu, ağı gererken veya yük altındayken ağın ne kadar esneyeceğini ifade eder.
Matematiksel Hesaplamalar
1. Esneme Payı Hesaplama
Esneme payı, genellikle Hooke’un Yasası ile hesaplanır:
Esneme Payı(E)=FAEsneme Payı(E)=AF
- E: Esneme payı (N/m²)
- F: Uygulanan kuvvet (N)
- A: Kesit alanı (m²)
2. Uzama Hesabı
Güvenlik ağının uzaması, aşağıdaki formülle hesaplanabilir:
ΔL=F⋅L0E⋅AΔL=E⋅AF⋅L0
- ΔL: Uzama (m)
- F: Uygulanan kuvvet (N)
- L₀: Başlangıç uzunluğu (m)
- E: Malzemenin elastik modülü (N/m²)
- A: Kesit alanı (m²)
3. Güvenlik Ağı Tasarımında Dikkat Edilmesi Gerekenler
- Malzeme Seçimi: Yüksek mukavemetli ve esnek malzemeler tercih edilmelidir.
- Yük Dağılımı: Ağa uygulanan yükün eşit dağıtılması, esneme payını minimize eder.
- Montaj Yöntemi: Ağın düzgün ve simetrik bir şekilde monte edilmesi, esneme payını etkiler.
4. Esneme Payının Önemi
- Güvenlik: Ağın esneme payı, düşen nesnelerin güvenli bir şekilde tutulmasını sağlar.
- Dayanıklılık: Doğru esneme payı, ağın uzun ömürlü olmasına katkıda bulunur.
- Yük Taşıma Kapasitesi: Esneme payı, ağın taşıyabileceği yük miktarını belirler.
Sonuç
Güvenlik ağlarının esneme payları, hem güvenlik hem de dayanıklılık açısından kritik bir öneme sahiptir. Matematiksel hesaplamalar, uygun tasarım ve malzeme seçimi ile bir araya geldiğinde, etkili bir güvenlik ağı oluşturulabilir. Bu sayede, olası kazaların önüne geçmek ve ürünlerinizi korumak mümkün olur.
